Yüksek Gerilim (YG/OG) Kablolama Rehberi: Firma Seçimi, Süreç, Standartlar ve Maliyet

Kısa özet: Yüksek gerilim (YG) ve orta gerilim (OG) kablolama; sanayi, OSB, enerji santrali, hastane, veri merkezi ve büyük binalarda enerjinin 1 kV üzeri seviyelerde güvenli iletilmesi için yapılan mühendislik işidir. Doğru firma seçimi (EPDK yetkisi, sertifikalı kablo başçısı, VLF/kısmi deşarj test ekipmanı), standartlara uygun ek/başlık montajı ve devreye alma testleri, projenin ömrü boyunca güvenliğini belirler. Yüksek gerilim kablolama hizmetimizi inceleyebilir veya ücretsiz keşif talep edebilirsiniz.

Yüksek Gerilim ve Orta Gerilim Kablolama Nedir?

Elektrik tesislerinde gerilim seviyeleri üç ana grupta toplanır. Alçak gerilim (AG) 1 kV'un altını, orta gerilim (OG) 1–35 kV aralığını, yüksek gerilim (YG) ise 35 kV üzerini kapsar. Türkiye dağıtım şebekesinde en yaygın OG seviyeleri 15,8 kV ve 34,5 kV; iletim şebekesinde ise YG seviyeleri 154 kV ve 380 kV'tur (ekipman anma değerleri 170 kV ve 420 kV).

Seviye	Gerilim Aralığı	Türkiye'de Tipik	Kullanım
Alçak Gerilim (AG)	< 1 kV	400 V	Bina içi dağıtım
Orta Gerilim (OG)	1–35 kV	15,8 / 34,5 kV	Sanayi, OSB, trafo girişi
Yüksek Gerilim (YG)	> 35 kV	154 / 380 kV	İletim, büyük tesis enerji girişi

Hangi Projelerde YG/OG Kablolama Gerekir?

Yüksek güç talebi olan her tesis OG/YG kablolama gerektirir. Başlıca alanlar:

• Sanayi tesisleri ve OSB'ler: Yüksek motor ve proses yükleri
• Enerji santralleri (GES/RES): Üretim sahasından şebekeye iletim
• AVM, plaza ve oteller: Yoğun aydınlatma, iklimlendirme ve asansör yükü
• Hastaneler ve veri merkezleri: Kesintisiz ve yedekli enerji ihtiyacı
• Metro ve raylı sistemler: Yüksek güçlü çekiş ve altyapı
• Büyük konut siteleri: Çok bloklu yerleşimlerde ortak enerji girişi

YG/OG Kablolama Süreci Nasıl İşler? (Adım Adım)

Profesyonel bir kablolama projesi, keşiften dokümantasyona kadar sekiz aşamada yürütülür:

1. Saha Keşfi ve Fizibilite: Mühendis ekibi mevcut altyapıyı, trafo kapasitesini, güzergahı ve yük profilini inceler; gerilim seviyesi (OG/YG) ve kablo kesiti için fizibilite raporu hazırlar.
2. Proje ve Güzergah Tasarımı: Tek hat şeması, kablo güzergahı, kesit hesabı (akım taşıma kapasitesi, kısa devre dayanımı, gerilim düşümü), kanal/menfez detayları ve topraklama projesi çıkarılır; gerekli kurum onayları alınır.
3. Kablo ve Malzeme Seçimi: Gerilim seviyesine uygun XLPE yalıtımlı bakır/alüminyum kablo, ek (joint) ve başlık (termination) malzemeleri, koruma ve işaretleme elemanları standartlara göre temin edilir.

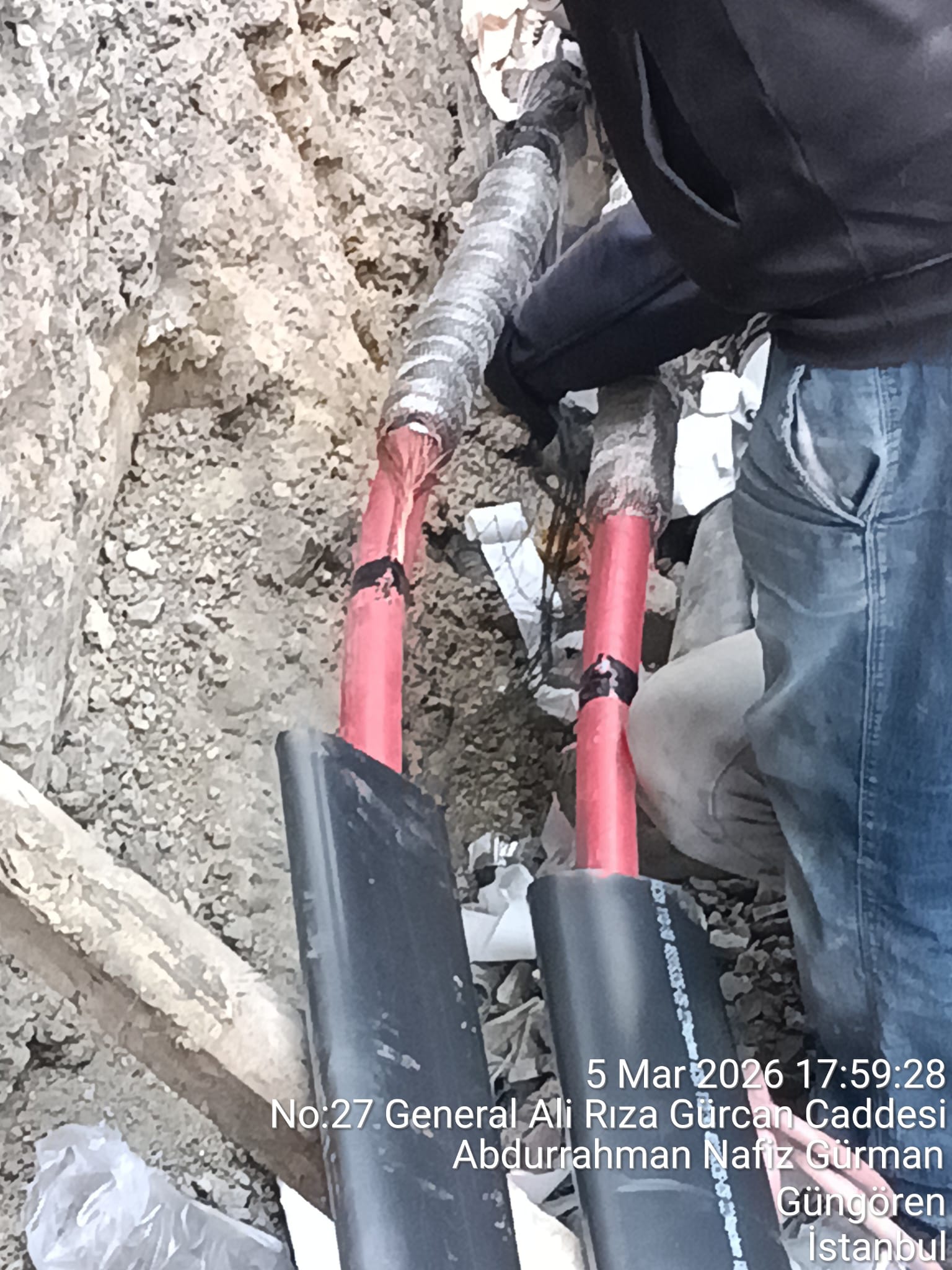

4. Kazı, Kanal ve Kablo Döşeme: Belirlenen derinlik ve mekanik korumayla kablo kanalı açılır; kablolar çekme gerilimi limitleri aşılmadan döşenir, kum yatak ve uyarı bantları uygulanır.

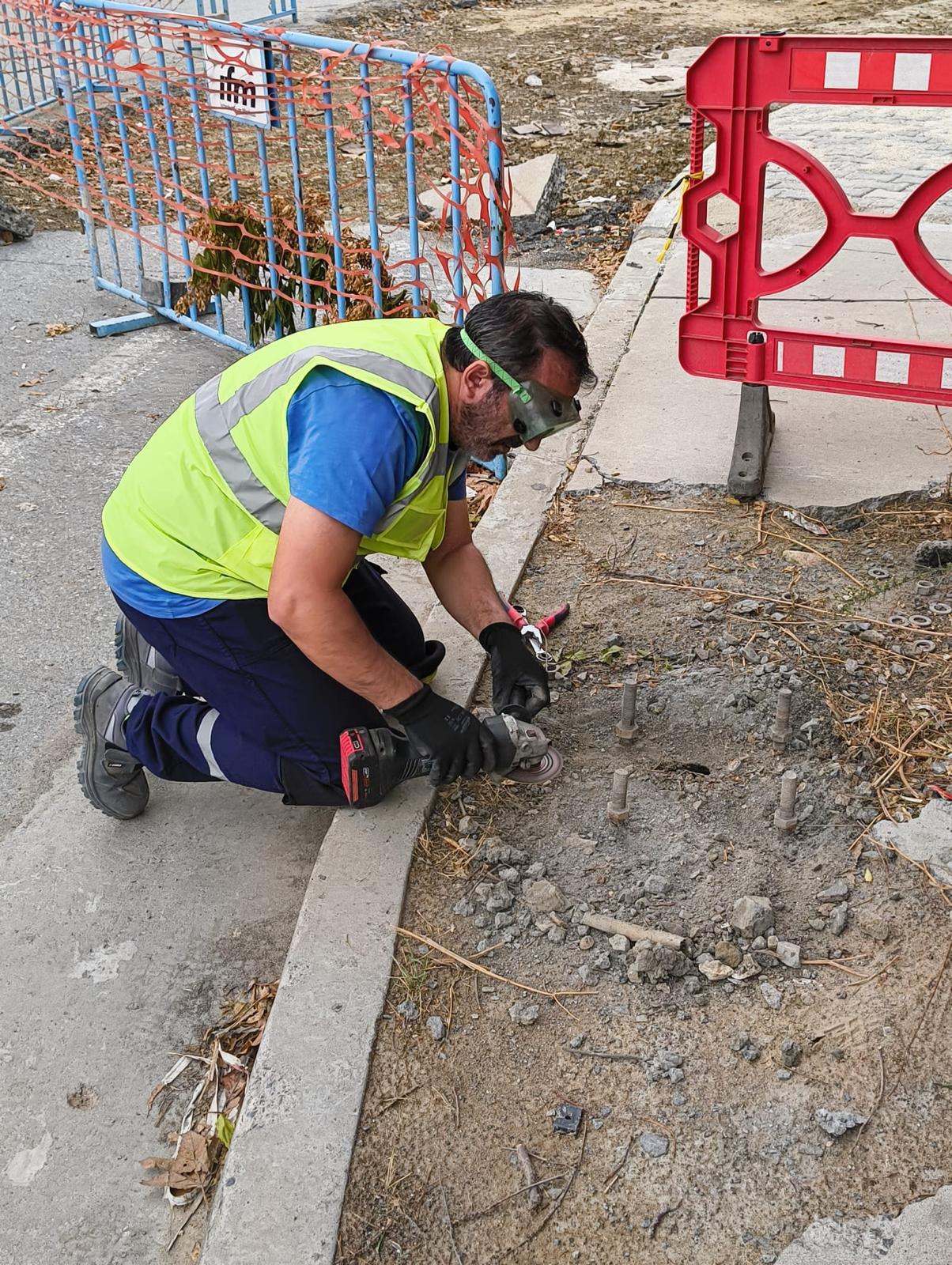

5. Ek ve Başlık Montajı: OG/YG eklerinde ve sonlandırma başlıklarında temiz oda koşullarında, sertifikalı kablo başçısı tarafından montaj yapılır; bu aşama arıza riskini belirleyen en kritik adımdır.
6. Topraklama ve Ekran Bağlantıları: Kablo ekranı, metal kısımlar ve sistem nötrü yönetmeliğe uygun topraklanır; topraklama direnci ölçülür (hedef genellikle ≤1 Ω).
7. Test ve Devreye Alma: VLF/Hi-Pot dayanım testi, kısmi deşarj (PD) ölçümü, Tan Delta, ekran süreklilik ve izolasyon direnci testleri yapılır; sonuçlar raporlanır ve sistem enerjilendirilir.
8. Dokümantasyon ve Teslim: As-built proje, test raporları, malzeme sertifikaları ve bakım önerileri dijital arşivle teslim edilir; garanti ve periyodik bakım planı tanımlanır.

Süreçte trafo tarafı için trafo kurulumu ve bakımı, dağıtım ve kontrol için güç dağıtım ve otomasyon çözümleri de entegre edilir.

Kablo Tipleri ve Seçimi

Modern OG/YG tesislerinde XLPE (çapraz bağlı polietilen) yalıtımlı kablolar kullanılır. İletken bakır veya alüminyum olabilir. Doğru kesit seçimi mühendislik hesabı gerektirir:

• Akım taşıma kapasitesi: Sürekli yük akımını ısınmadan taşıyabilmeli
• Kısa devre dayanımı: Arıza anındaki yüksek akıma dayanmalı
• Gerilim düşümü: Hat sonunda izin verilen sınırın altında kalmalı
• Döşeme koşulları: Toprak/kanal/havai, ortam sıcaklığı ve gruplama faktörü

Yanlış seçilen kesit ısınmaya, enerji kaybına ve yangın riskine yol açar; bu yüzden topraklama ve kesit hesabı baştan doğru yapılmalıdır.

Güvenilir Bir YG/OG Kablolama Firması Nasıl Seçilir?

Büyük projelerde firma seçimi, projenin güvenliğini ve ömrünü doğrudan belirler. Aşağıdaki kontrol listesini kullanın:

• ✔ EPDK yetki belgesi ve TEDAŞ teknik şartname uygunluğu
• ✔ Sertifikalı kablo başçısı ve elektrik mühendisi kadrosu
• ✔ ISO 9001 (kalite) ve ISO 45001 (iş sağlığı-güvenliği) belgeleri
• ✔ VLF ve kısmi deşarj (PD) test ekipmanı sahipliği
• ✔ Benzer ölçekte referans projeler ve saha tecrübesi
• ✔ İş güvenliği uygulamaları ve sigorta kapsamı
• ✔ Yazılı garanti ve bakım (SLA) taahhüdü
• ✔ As-built proje ve test raporlaması

Standartlar ve Mevzuat

YG/OG kablolama işleri Türkiye'de ve uluslararası ölçekte belirli standartlara tabidir:

• Elektrik Kuvvetli Akım Tesisleri Yönetmeliği
• Elektrik Tesislerinde Topraklamalar Yönetmeliği
• EPDK ve TEDAŞ teknik şartnameleri
• IEC 60502 (1–35 kV güç kabloları) ve IEC 60840 (35–150 kV YG kabloları)

YG/OG Kablolama Maliyetini Ne Belirler?

Net fiyat ancak fizibilite sonrası verilir; ancak maliyeti belirleyen ana kalemler şunlardır:

• Gerilim seviyesi (OG mi YG mi)
• Kablo kesiti ve hat uzunluğu
• Güzergah zorluğu (kazı, yol/derdere geçişleri, mevcut altyapı)
• Ek (joint) ve başlık (termination) sayısı
• Topraklama kapsamı ve uygulanan test seti

Doğru mühendislikle yapılan bir tesis, ilk yatırımı bir miktar artırsa da işletme ömrü enerji kaybı, arıza ve duruş maliyetini ciddi şekilde düşürür.

Sık Yapılan Hatalar

• Yetersiz kablo kesiti seçimi → ısınma, kayıp, yangın riski
• Hatalı veya kirli ortamda ek montajı → erken arıza
• Eksik veya yüksek dirençli topraklama → can güvenliği riski
• Devreye alma testlerinin (VLF/PD) atlanması → gizli kusurların sahaya taşınması
• Dokümantasyon ve sertifika eksikliği → bakım ve garanti sorunları

OG/YG arızalarının erken tespiti için kablo arıza tespiti ve periyodik bakım yöntemlerimizi inceleyebilirsiniz.

Tema Elektrik ile YG/OG Kablolama

Tema Elektrik Sistemleri, İstanbul'un 39 ilçesinde ve Türkiye genelinde sanayi tesisleri, organize sanayi bölgeleri, enerji santralleri ve kamu projelerinde uçtan uca OG/YG kablolama hizmeti verir: saha keşfi, proje, kablo döşeme, sertifikalı ek/başlık montajı, topraklama, test ve devreye alma. Tüm işlerde dijital arşivli raporlama ve 7/24 acil servis sunuyoruz. Yüksek gerilim kablolama hizmeti veya referans projelerimiz hakkında bilgi alın; ücretsiz keşif ve teklif için bize ulaşın.

Sıkça Sorulan Sorular

Orta gerilim (OG) ve yüksek gerilim (YG) kablolama nedir?

Alçak gerilim 1 kV'un altını, orta gerilim 1–35 kV aralığını (Türkiye'de yaygın olarak 15,8 kV ve 34,5 kV), yüksek gerilim ise 35 kV üzerini kapsar. İletim şebekesinde yaygın YG seviyeleri 154 kV ve 380 kV'tur (ekipman anma değerleri 170 kV ve 420 kV). OG/YG kablolama, enerjinin bu seviyelerde güvenli iletilmesi için kablo döşeme, ek/başlık montajı, topraklama, test ve devreye alma işlerini kapsar.

Hangi projelerde YG/OG kablolama gerekir?

Sanayi tesisleri, organize sanayi bölgeleri (OSB), enerji santralleri (GES/RES), AVM ve plazalar, hastaneler, veri merkezleri, oteller, metro/raylı sistemler ve büyük konut siteleri yüksek güç talebi nedeniyle OG/YG kablolama gerektirir.

YG/OG kablolama firması seçerken nelere dikkat edilmeli?

EPDK yetki belgesi ve TEDAŞ uygunluğu, sertifikalı kablo başçısı ve elektrik mühendisi kadrosu, ISO 9001 / ISO 45001 belgeleri, VLF ve kısmi deşarj test ekipmanı, benzer ölçekte referans projeler, iş güvenliği ve sigorta kapsamı ile yazılı garanti/SLA en kritik kriterlerdir.

Kablolama projesinin en kritik aşaması hangisidir?

Ek (joint) ve başlık (termination) montajıdır. OG/YG arızalarının büyük bölümü hatalı ek montajından kaynaklanır. Bu nedenle ekler, sertifikalı personel tarafından temiz koşullarda ve üretici prosedürüne uygun yapılmalıdır.

Hangi kablo tipi kullanılır?

Modern OG/YG tesislerinde XLPE (çapraz bağlı polietilen) yalıtımlı, bakır veya alüminyum iletkenli kablolar kullanılır. Kesit; akım taşıma kapasitesi, kısa devre dayanımı, gerilim düşümü ve döşeme koşullarına göre hesaplanır.

Kablo kesiti neye göre belirlenir?

Yük akımı (taşıma kapasitesi), kısa devre akımı dayanımı, izin verilen gerilim düşümü, döşeme yöntemi (toprak/kanal/havai), ortam sıcaklığı ve gruplama faktörleri dikkate alınarak mühendislik hesabıyla belirlenir. Yanlış kesit, ısınma, kayıp ve yangın riski doğurur.

Kablolama sonrası hangi testler yapılır?

VLF veya Hi-Pot dayanım testi, kısmi deşarj (Partial Discharge) ölçümü, Tan Delta (yalıtım kayıp) ölçümü, ekran süreklilik testi, izolasyon direnci ve topraklama direnci ölçümü yapılır. Bu testler devreye almadan önce gizli kusurları ortaya çıkarır.

YG/OG kablolama hangi standart ve yönetmeliklere tabidir?

Elektrik Kuvvetli Akım Tesisleri Yönetmeliği, Elektrik Tesislerinde Topraklamalar Yönetmeliği, EPDK ve TEDAŞ teknik şartnameleri ile IEC 60502 (OG kablolar) ve IEC 60840 (YG kablolar) gibi uluslararası standartlar esas alınır.

YG/OG kablolama maliyetini ne belirler?

Gerilim seviyesi, kablo kesiti ve uzunluğu, güzergah zorluğu (kazı, geçişler), ek/başlık sayısı, topraklama kapsamı ve uygulanan test seti maliyeti belirleyen ana kalemlerdir. Doğru proje, ilk yatırımı artırsa da işletme ömrü boyunca arıza ve kayıp maliyetini düşürür.

Proje ne kadar sürede tamamlanır?

Süre; hat uzunluğu, gerilim seviyesi, kurum onayları ve saha koşullarına bağlıdır. Tipik bir OG tesisinde keşiften devreye almaya kadar süreç birkaç gün ile birkaç hafta arasında değişir; büyük YG projeleri daha uzun sürebilir. Net süre fizibilite sonrası verilir.

Mevcut tesise ek kapasite için yeni kablolama şart mı?

Mevcut kablo ve trafo kapasitesi yetersizse veya gerilim düşümü/ısınma sınırı aşılıyorsa yeni OG girişi ya da kablo takviyesi gerekir. Bu, fizibilite ve yük analiziyle netleşir.

İstanbul'da YG/OG kablolama hizmeti veriyor musunuz?

Evet. Tema Elektrik Sistemleri, İstanbul'un 39 ilçesinde ve Türkiye genelinde sanayi, OSB, enerji santrali ve kamu projelerinde OG/YG kablolama, ek/başlık montajı, test ve devreye alma hizmeti verir.
